一、產品用途和特點

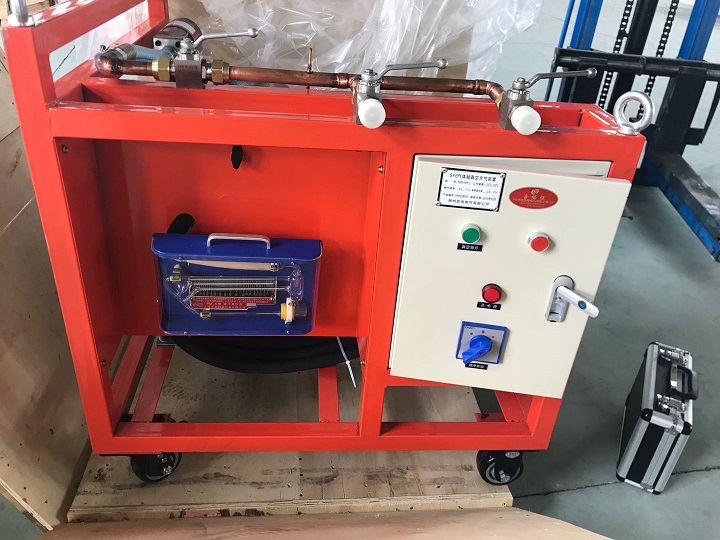

SDWS-5-SF6氣體抽真空充氣裝置抽氣速率≥45L/s為高壓輸變電設備制造、安裝、維修必備設備。主要用于SF6電器制造廠、試驗站、發電廠、送變電站等部門對SF6電器進行抽真空、充氣。
1、特點
（1）結構
本裝置由德國合資BSV系列雙級旋片真空泵，儀器儀表，閥門，管路等組成。其結構緊湊，操作方便。使用于抽除空氣及其它無可凝性及無腐蝕性氣體，廣泛應用于需要大抽速和高真空的各種真空系統中。如：真空冶煉、電力GIS、變壓器、真空浸漬處理、真空鍍膜設備中的預抽等。
（2）性能
本裝置具有抽真空、充氣速率高、能耗少、儀表顯示直觀，移勸靈活等行點。裝置本身泄漏小于1%，抽真空系統設有防返油措施，電源設有相序換相自動控制系統，防止真空泵反轉。
3、用途
（1）對SF6電器進行抽真空及真空測量。
（2）對SF6電器充氣。（充氣壓力控制6bar之內）
二、產品別稱：
SF6抽真空設、SF6氣體抽真空充氣裝置、六氟化硫抽真空裝置、SF6抽真空充氣裝置
三、產品主要性能指標
（1）抽真空速率
從0.1Mpa-1 m3電器抽真空到133Pa以下，所需時間小于0.4小時。
（2）充氣速率
向真空度為133Pa以下1 m3容器SF6氣體，壓力達0.6Mpa，所需時間小于0.2小時。
四、產品技術參數
|
產品型號 |
真空泵速率（L/S） |
極限真空
（pa） |
抽真空時間（m） |
|
120L |
240L |
720L |
1200L |
2400L |
4800L |
|
SDWS-3000-5 |
45 |
≤6*10-2 |
4 |
8 |
24 |
40 |
80 |
160 |
n 外型：86cm×65cm×91cm（長×寬×高）
n 重量：150Kg 左右
n 工作電壓：380~460V 50Hz交流電
n 噪音水平：<78dB(A)
五、裝置基本配置：
|
編號 |
名稱 |
型號 |
數量 |
|
1 |
真空泵* |
額定速率45L/S，最終真空度<0.06pa |
1 |
|
2 |
管道 |
|
1 |
|
3 |
球閥、電磁閥（選配） |
316 . GU型真空球閥 |
2 |
|
4 |
連接槽件 |
DN8型，用于連接SF6氣體回充裝置 |
1 |
|
5 |
管道 |
|
1 |
|
6 |
球閥 |
316 . GU型真空球閥 |
1 |
|
7 |
真空表 |
電子式 |
1 |
|
8 |
球閥 |
316 . GU型真空球閥 |
1 |
|
9 |
連接插件 |
|
1 |
|
10 |
軟管 |
長度5m/3m，憎水材料組成 |
2 |
|
11 |
連接插件 |
可選配各種類型的電器設備接口 |
1 |
|
序號 |
名 稱 |
型號-規格 |
單 位 |
數 量 |
|
1 |
SF6抽真空系統 |
SDWS-5 |
臺 |
1 |
|
2 |
DN20橡膠軟管 |
5米 |
根 |
1 |
|
3 |
DN20橡膠軟管 |
10米 |
根 |
1 |
|
4 |
DN20充氣接頭 |
上海 |
只 |
1 |
|
5 |
電源線 |
HEAD-Z33[6米每根] |
根 |
1 |
|
6 |
M27轉M36接頭 |
/ |
只 |
1 |
|
7 |
說明書 |
/ |
份 |
1 |
|
8 |
合格證 |
/ |
份 |
1 |
|
9 |
裝箱單 |
/ |
份 |
1 |
