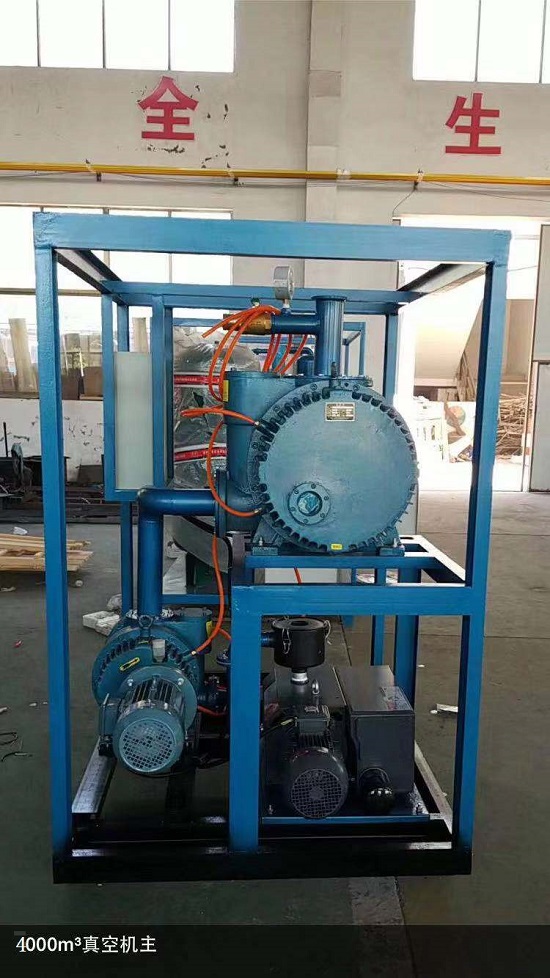

真空泵機組
一、產品用途
SDZK-4承修真空泵≥4000m³/H應用于變壓器抽真空、真空冶煉、焊接、干燥及化工制藥、電力真空器件等行業(yè)作為抽真空用，本機組的工作壓力為133Pa-1pa，所能達到的極限真空為1Pa。具有啟動快、抽速大、性能穩(wěn)定、操作簡便等特點。特別方便用于變壓器或電力設備抽真空、真空注油、真空干燥等。本機組按需要，可配置真空泵或羅茨泵。本機組采用羅茨泵作為主泵，以旋片式真空泵作為前級泵。 在本機組的進氣口處可安裝真空表，以便準確地觀察與控制被抽容器真空度。
二、產品特點：
●本機人性化設計、啟動快，性能穩(wěn)定、結構簡單、操作方便。
●配置管路過濾器，能有效防止較大顆粒的雜質進入系統，損壞真空泵。
●該機標準配置 ，美觀大方，方便客戶室外操作。
●全自動抽氣 。
三、產品可選配置及設備形式：
● 真空泵、羅茨泵、電器部件等均選用國內名牌。
● 配置真空表，可以即時掌握被抽容器真空度。
● 抽真空速率高、能耗少.
● 采用風冷，可在無水源的情況下使用，設備正常工作.
● 多種保護功能，有效保證真空泵安全運行.
● 設計先進，功能齊全，結構合理，操作簡潔明了.
● 設備采用移動式結構，方便現場使用，不傷害地面.
● 維護方便，裝置都采用了性能優(yōu)良的部件，長時間使用也無需維修。
四、 真空泵組技術性能指標：
|
型號名稱 |
SDZK-4 |
|
抽氣速率M³/H |
4000 |
|
極限真空pa |
≤1pa |
|
抽氣級數 |
2 |
|
前級羅茨泵型號 |
ZJP-300 |
|
后級羅茨泵型號 |
ZJP-600 |
|
前級旋片泵型號 |
XD-302 |
|
配套功率KW |
17 |
|
重量kg |
1120 |
|
外形尺寸mm |
長 |
1600 |
|
寬 |
1180 |
|
高 |
1650 |
附錄1 壓力單位換算表
|
帕斯卡 |
巴 |
公斤/厘米2 |
磅/英寸2 |
大氣壓 |
毫米汞柱 |
英寸汞柱 |
|
帕斯卡 |
1 |
10-5 |
1.02*10-5 |
1.45*10-4 |
9.869*10-6 |
7.501*10-3 |
2.953*10-4 |
|
巴 |
105 |
1 |
1.020 |
14.5 |
0.9869 |
750.1 |
29.53 |
|
公斤/厘米2 |
9.807*104 |
0.9807 |
1 |
14.22 |
0.9678 |
735.6 |
28.96 |
|
磅/英寸2 |
6.895*103 |
6.895*10-2 |
7.031*10-2 |
1 |
6.805*10-2 |
51.71 |
2.036 |
|
大氣壓 |
1.013*105 |
1.013 |
1.033 |
14.7 |
1 |
760 |
29.92 |
|
毫米汞柱 |
1.333*102 |
1.333*10-3 |
1.36*10-3 |
1.934*10-2 |
1.1316*10-3 |
1 |
3.937*10-2 |
|
英寸汞柱 |
3.386*103 |
3.386*10-2 |
3.453*10-2 |
0.4912 |
3.342*10-2 |
25.4 |
1 |
|
