項 目 |
單 位 |
技術指標 |
備注 |
|
產品型號規格 |
— |

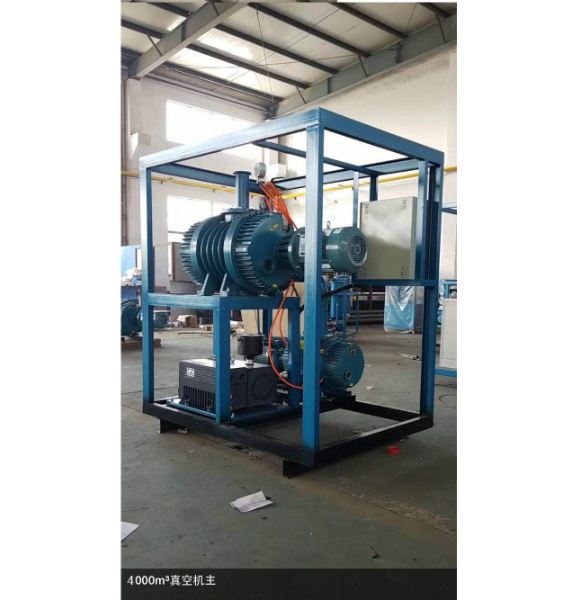

SDZK-4000m³/H |
|
|
型 式 |
— |
封閉移動式（門可開啟） |
|
|
工作環境溫度 |
℃ |
-30℃～+50℃ |
|
|
機組抽速(L/S) |
L/S |
≥1200 |
|
|
抽氣級數 |
— |
2級 |
|
|
工作極限真空度(Pa) |
Pa |
≤1 |
|
|
真空計量方式 |
— |
真空表 + 數顯真空計 |
|
|
接口規格 |
— |
標準法蘭和螺紋接口 |
|
|
電源 |
V |
三相四線 380V/50Hz |
|
|
噪聲dB(A) |
dB(A) |
≤70 |
|
|
主要功能 |
— |
采用兩級抽氣結構，主泵選用高壽命直連式旋片真空泵，配合羅茨泵增壓提速。
整機采用風冷式冷卻，體積小、無油煙、低噪音。
配備高精度指針式真空表和皮拉尼數顯真空計，可準確測量實時真空度。
具備三層防返油保護，可避免突然停機、停電時真空泵油倒吸入電力設備中。
整機采用防護封閉箱體結構，內置防爆照明燈，便于檢修和夜間工作。底座安裝有高強度移動輪，頂部四周焊接有吊耳，方便吊裝。
采用西門子電氣，具備電源相序切換功能。
一鍵式啟動設備，羅茨泵可自動啟動，也可手動控制。 |
|
|
抽氣接口 |
— |
采用標準法蘭接口和螺紋結構，主用于變壓器抽真空，也可用于GIS抽真空 |
|
|
手動閥 |
— |
采用不銹鋼高真空蝶閥和球閥，可實現選擇性開啟管道通氣 |
|
|
油井
|
— |
可暫存油液、水等液體，內部安裝有液位檢測裝置，當液體超過警戒線時自動停機保護并報警。
該油井作用1：在真空注油工作抽真空時，有可能會將油液不小心抽入真空機組中，此時有油井可起到緩沖作用，避免油液抽入真空機組。
作用2：在抽真空工作中，如果被抽容器中的水分較大，且具備一定溫度，此時油井可冷凝空氣中的水分，對真空泵及潤滑油起到保護作用。
作用3：在極端情況下，設備突然停機，而萬一真空泵自身的防返油閥片未關閉，恰巧起第二層防返油保護的電磁閥也未關閉，此時油井則起到第三層防返油保護，確保潤滑油絕不進入變壓器或GIS中。 |
|
|
壓力表 |
— |
可檢測管道內的正壓，防止被抽真空設備內存在正壓時啟動真空泵，造成誤操作損壞真空設備 |
|
|
隔斷閥
|
— |
用于隔斷真空表和真空計的管路。可避免氣體正壓沖擊真空測量設備。同時也可實現在設備運行狀態下更換真空儀表 |
|
|
電磁閥
|
— |
當設備突然停電或停機時，自動隔斷真空泵和羅茨泵，防止空氣吸入被抽真空的電力設備中，避免重復工作。同時也可防止真空泵內潤滑油倒吸入電力設備中 |
|
|
手動總閥 |
— |
當需要查看被抽真空設備的靜態真空度時，可以關閉此閥來隔斷真空泵進行檢測。該閥同時也用于檢測真空機組自身是否有泄漏。 |
|
|
羅茨泵
|
— |
采用風冷式羅茨泵，極限真空可達0.05Pa,用于提高整機抽氣能力和極限真空度。 |
|
|
真空泵 |
— |
采用高抽速直連式旋片真空泵，高壽命、低噪音、無油煙，是整個設備的核心。
|
|
|
真空表 |
— |
采用指針式真空表，測量范圍0～1000Pa,精度±5Pa。 |
|
|
真空計
|
— |
采用高精度數顯真空計，測量范圍0Pa～大氣壓,精度0.1Pa。 |
|
